金属防磁波接头

样本下载

技术参数

名称: 防磁波金属电缆接头
螺牙规格: Metric,PG,G(PF) and NPT
防水等级: IP 68 - 5 Bar
产品特性: 1.可屏蔽电缆的接地，单向安装，抗冲击。
2.适合当今技术的要求。
3.易于安装和操作。
4.耐腐蚀性高，防水。
产品材质: 接触弹簧特殊铜合金；夹紧嵌件聚酰胺6；密封氯丁橡胶（CR）；O型环氯丁橡胶（NBR）；易燃性V2（根据UL 94）。
温度范围: -20°C至+100°C，-40°C至+300°C间歇

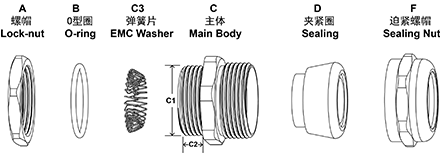

分解图

技术参数

弹簧EMC金属电缆接头
公制牙
螺牙规格	规格	电缆范围(mm)	螺纹外径(mm)	螺纹长度(mm)	扳手径(mm)	包装
*M121.5**	M12-6.5	3-6.5	12	6	14/14	50
*M161.5**	M16-8	4-8	16	6	20/20	50
*M201.5**	M20-12	6-12	20	6	24/24	50
*M251.5**	M25-14	10-14	25	7	27/24	50
	M25-16	12-16	25	7	27/27	50
	M25-18	13-18	25	7	27/30	50
*M321.5(2)**	M32-22	15-22	32	8	40/40	50
*M401.5(2)**	M40-30	22-30	40	8	50/50	50
*M501.5(2)**	M50-38	32-38	50	9	55/57	50
*M631.5(2)**	M63-44	37-44	63	10	68/64	50
*M751.5(2)**	M75-56	48-56	75	15	81/81	50
*M851.5(2)**	M85-70	62-70	85	15	95/95	50
德制牙
螺牙规格	规格	电缆范围(mm)	螺纹外径(mm)	螺纹长度(mm)	扳手径(mm)	包装
PG7	PG7-6.5	3-6.5	12.5	6	14/14	50
PG9	PG9-8	4-8	15.2	6	20/20	50
PG11	PG11-10	5-10	18.6	6	20/20	50
PG13.5	PG13.5-12	6-12	20.4	6.5	24/24	50
PG16	PG16-14	10-14	22.5	6.5	24/24	50
PG21	PG21-18	13-18	28.3	7	30/30	50
PG29	PG29-25	18-25	37	8	40/40	50
PG36	PG36-33	25-32	47	8	50/50	50
PG42	PG42-38	32-38	54	9	57/57	50
PG48	PG48-44	37-44	59.3	10	68/68	50
英制牙
螺牙规格	规格	电缆范围(mm)	螺纹外径(mm)	螺纹长度(mm)	扳手径(mm)	包装
G1/4	G1/4	3-6.5	13.1	8	17/17	50
G3/8	G3/8	5-10	16.6	9	20/20	50
G1/2	G1/2	10-14	20.9	9	24/24	50
G3/4	G3/4	13-18	26.4	12	30/30	50
G1	G1	18-25	33.2	12	40/40	50
G1-1/4	G1-1/4	25-32	41.9	15	50/50	50
G1-1/2	G1-1/2	32-38	47.8	15	57/57	50
G2	G2	37-44	59.6	15	64/64	50
美制牙
螺牙规格	规格	电缆范围(mm)	螺纹外径(mm)	螺纹长度(mm)	扳手径(mm)	包装
NPT1/4	NPT1/4	3-6.5	13.6	13	17/17	50
NPT3/8	NPT3/8	5-10	17	13	20/20	50
NPT1/2	NPT1/2	10-14	21.2	13	24/24	50
NPT3/4	NPT3/4	13-18	26.5	13	30/30	50
NPT1	NPT1	18-25	33.2	15	40/40	50
NPT1-1/4	NPT1-1/4	25-33	41.9	17	54/54	50
NPT1-1/2	NPT1-1/2	32-38	48	15	50/50	50
NPT2	NPT2	37-44	60	20	64/64	50

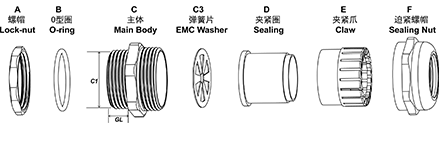

分解图

技术参数

EMC金属电缆接头
公制牙
螺牙规格	规格	电缆范围(mm)	螺纹外径(mm)	螺纹长度(mm)	扳手径(mm)	包装
*M101.0**	M10-6.5	3-6.5	10	6.5	14/14	50
*M121.5**	M12-6.5	3-6.5	12	6.5	14/14	50
*M121.5**	M12-8	4-8	12	7	14/17	50
*M141.5**	M14-8	4-8	14	7	17/17	50
*M161.5**	M16-8	4-8	16	8	18/18	50
*M161.5**	M16-10	5-10	16	8	18/20	50
*M181.5**	M18-10	5-10	18	8	20/20	50
*M201.5**	M20-12	6-12	20	8	22/22	50
*M221.5**	M22-14	10-14	22	8	24/24	50
*M241.5**	M24-14	10-14	24	9	27/24	50
*M251.5**	M25-14	10-14	25	9	27/24	50
	M25-16	12-16	25	9	27/27	50
	M25-18	13-18	25	9	27/30	50
*M271.5(2)**	M27-18	13-18	27	9	30/30	50
*M281.5(2)**	M28-18	13-18	28	9	30/30	50
*M301.5(2)**	M30-18	13-18	30	9	32/30	50
*M321.5(2)**	M32-22	15-22	32	10	35/35	50
*M331.5(2)**	M33-22	15-22	33	10	35/35	50
*M361.5(2)**	M36-25	18-25	36	10	40/40	50
*M371.5(2)**	M37-25	18-25	37	10	40/40	50
*M401.5(2)**	M40-30	22-30	40	11	45/45	50
*M421.5(2)**	M42-30	22-30	42	11	45/45	50
*M471.5(2)**	M47-33	25-33	47	11	50/50	50
*M481.5(2)**	M48-33	25-33	48	11	50/52	50
*M501.5(2)**	M50-38	32-38	50	13	55/57	50
*M541.5(2)**	M54-38	32-38	54	13	55/57	50
*M601.5(2)**	M60-44	37-44	60	14	64/64	50
*M631.5(2)**	M63-44	37-44	63	14	68/64	50
*M641.5(2)**	M64-44	37-44	64	14	68/64	50
*M721.5(2)**	M72-52	42-52	72	16	78/78	50
*M751.5(2)**	M75-52	42-52	75	16	78/78	50
*M801.5(2)**	M80-62	55-62	80	18	88/88	50
*M881.5(2)**	M88-70	65-70	88	18	94/94	50
*M1001.5(2)**	M100-84	78-84	100	20	110/110	50
德制牙
螺牙规格	规格	电缆范围(mm)	螺纹外径v	螺纹长度(mm)	扳手径(mm)	包装
PG7	PG7-6.5	3-6.5	12.5	6.5	14/14	50
PG9	PG9-8	4-8	15.2	7	17/17	50
PG11	PG11-10	5-10	18.6	8	20/20	50
PG13.5	PG13.5-12	6-12	20.4	8	22/22	50
PG16	PG16-14	10-14	22.5	9	24/24	50
PG19	PG19-14	10-14	25	9	27/24	50
PG21	PG21-18	13-18	28.3	9	30/30	50
PG25	PG25-22	15-22	32	10	35/35	50
PG29	PG29-25	18-25	37	11	40/40	50
PG36	PG36-33	25-33	47	11	50/50	50
PG42	PG42-38	32-38	54	13	57/57	50
PG48	PG48-44	37-44	59.3	14	64/64	50
PG63	PG63-52	42-52	72	16	78/78	50
英制牙
螺牙规格	规格	电缆范围(mm)	螺纹外径(mm)	螺纹长度(mm)	扳手径(mm)	包装
G1/4	G1/4	3-6.5	13.1	6	14/14	50
G3/8	G3/8	4-8	16.6	8	18/18	50
G1/2	G1/2	6-12	20.9	8	22/22	50
G3/4	G3/4	13-18	26.4	9	30/30	50
G1	G1	18-25	33.2	10	40/40	50
G1-1/4	G1-1/4	25-33	41.9	13	50/50	50
G1-1/2	G1-1/2	32-38	47.8	14	57/57	50
G2	G2	37-44	59.6	14	64/64	50
G2-1/2	G2-1/2	42-52	75.1	15	77/77	50
G3	G3	65-70	87.8	15	94/94	50
美制牙
螺牙规格	规格	电缆范围(mm)	螺纹外径(mm)	螺纹长度(mm)	扳手径(mm)	包装
NPT1/4	NPT1/4	3-6.5	13.6	6	14/14	50
NPT3/8	NPT3/8	4-8	17	8	18/18	50
NPT1/2	NPT1/2	6-12	21.2	8	22/22	50
NPT3/4	NPT3/4	13-18	26.5	9	30/30	50
NPT1	NPT1	18-25	33.2	10	40/40	50
NPT1-1/4	NPT1-1/4	25-33	41.9	13	50/50	50
NPT1-1/2	NPT1-1/2	32-38	48	14	57/57	50
NPT2	NPT2	37-44	60	14	64/64	50
NPT2-1/2	NPT2-1/2	42-52	72.6	15	77/77	50
NPT3	NPT3	65-70	88.6	15	94/94	50

技术原理

当隔离线电缆进入本固定头时，可利用固定头内所附加的铜制接触片来与电缆线内的金属隔离编制网作接触，进而引导干扰的电磁波到接地线上，使电磁波干扰源得以疏散。应用在所有需防磁波的出线领域上，并达到IP68与固定抗拉的效果。

如何正确选择螺牙类型?

1.首先确定安装面板的孔径，并确定其是否属于攻牙孔。
2.对照技术参数表找到匹配的螺牙型号（如：M、PG、NPT、G螺牙）。
3.如果安装面板没有攻牙孔，那么只需要确定孔径即可。
4.加长款螺纹适用于厚的安装面板。

常见问题

1.问：螺纹长度可以定定制吗？
答：可以。金属制品的外形和螺牙长度都可以定制，并无需开模（特殊形状除外），仅需提供3D和CAD图纸即可。
2.问：交期需要多久？
答：常规型号可在3-7个工作日内发货。定制型号根据订单数量而定。
